A rozsdamentes acél mélyhúzott házak helyettesíthetik az alumíniumot az orvosi eszközökben?

Évtizedek óta az alumínium az alapértelmezett anyag az orvosi eszközök házában – könnyű, könnyen megmunkálható és közepesen korrózióálló. A mai sebészeti eszközök, beültethető meghajtók és diagnosztikai műszerek azonban szigorúbb követelményekkel néznek szembe: ismételt autokláv-sterilizálás, agresszív vegyszeres tisztítás és folyamatosan zsugorodó alaktényezők. A mérnökök azt kérdezik: rozsdamentes acél dobozmélyhúzott házaklépni? A válasz egyre inkább igen. A precíziós bélyegzés és a mélyhúzás terén elért fejlődésnek köszönhetően a rozsdamentes acél házak súlyukban (vékonyabb falakon keresztül) megfelelnek az alumíniumnak, vagy meg is haladják azt, miközben kiváló tartósságot, EMI-árnyékolást és sterilizálási kompatibilitást kínálnak. Ez a cikk a kompromisszumokat, a műszaki áttöréseket, valamint azt, hogy az orvostechnikai eszközök gyártói miért értékelik újra anyagválasztásukat.

Ahol az alumínium fogy

Az alumínium nem tökéletes minden orvosi alkalmazáshoz. A gyakori fájdalompontok a következők:

• Korrózió autokláv alatt – A 134°C-on végzett gőzsterilizálás lyukacsosodást és felületi oxidációt okoz, különösen a karcos eloxált rétegeken.
• Lágyság – Az alumínium könnyen behorpad a kezelés vagy összeszerelés során, ami veszélyezteti a hermetikus tömítéseket.
• Korlátozott menetszilárdság – A vékony falú részeken csavarja be a menetcsíkokat.
• EMI sebezhetőség – Az alumínium megfelelő árnyékolást biztosít, de a rozsdamentes acélnál kevésbé a nagyfrekvenciás interferencia miatt (kritikus az MRI-vel szomszédos eszközök esetében).

Az egyszer használatos vagy korlátozottan újrafelhasználható eszközök esetében az alumínium továbbra is költséghatékony. Az újrafelhasználható sebészeti műszerek és a hosszú élettartamú beültethető meghajtók esetében azonban egyre nagyobb teret hódítanak a rozsdamentes acél mélyhúzott házak.

Miért működnek most a rozsdamentes acél mélyhúzott házak?

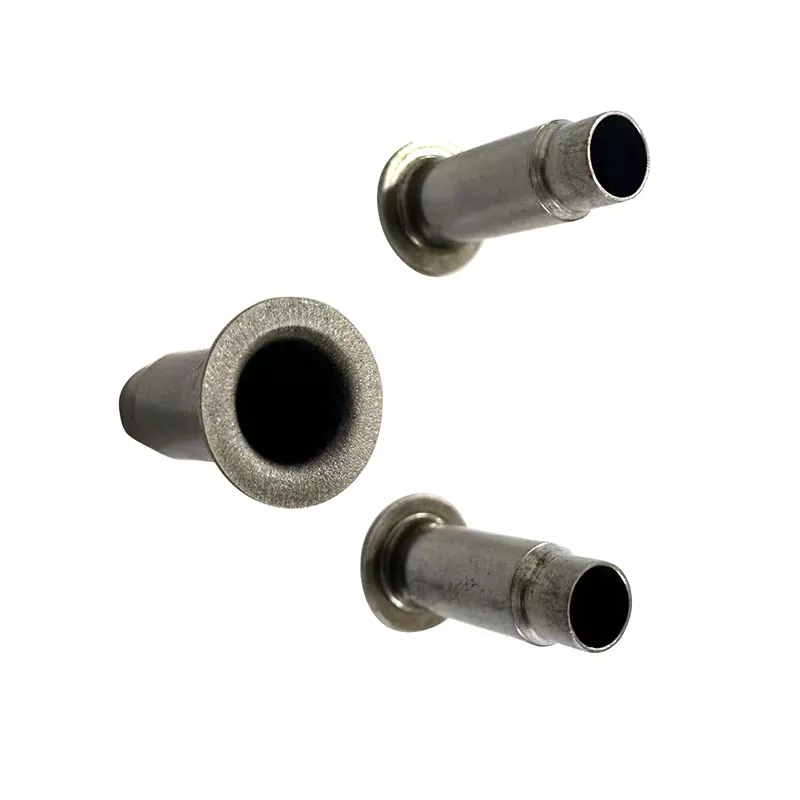

A mélyhúzás egy lemezalakítási eljárás, amelynek során egy lapos nyersdarabot sugárirányban behúznak egy szerszámüregbe, hogy varratmentes, csészeszerű formákat hozzanak létre. Történelmileg a rozsdamentes acélt (különösen a 304 és 316 literes) nehéz volt mélyhúzni a munkaedzés és a rugózás miatt. A modern megoldások a következők:

• Többlépcsős mélyhúzó prések – Akár 10 állomás fokozatosan, szakadás nélkül alakítja ki a fémet.
• Közbenső lágyítás – A lézeres vagy vákuumos izzítás helyreállítja a rugalmasságot a szakaszok között.
• Nagynyomású kenőanyagok – kifejezetten az orvosi tisztaság érdekében.

Egy vezető gyártó, a Xiamen Lijingda Precision Stamping Co., Ltd. (alapítva 2004) elsajátította ezeket a technikákat. 25 precíziós présgépük (25-500 tonna) és japán lassú huzalvágó gépeikmélyhúzott házakakár 0,3 mm-es falvastagsággal – olyan rozsdamentes acél házak érhetők el, amelyek csak 15–20%-kal nehezebbek, mint a hasonló alumínium kialakítások, ugyanakkor háromszoros folyáshatárral.

Paraméterek összehasonlítása – Rozsdamentes acél és alumínium mélyhúzott házak

Ahol rozsdamentes acél mélyhúzott házak kiválóak az orvosi felhasználásban

1. Újrafelhasználható sebészeti eszközök

Elektrosebészeti kézidarabok, endoszkópok és motoros csontfúrók. A háznak több száz gőzciklust kell túlélnie korrózió vagy tömítés meghibásodása nélkül. Rozsdamentes acélmélyhúzott házakvarratmentes, résmentes felületeket hozzon létre, amelyek nem tartják be a baktériumokat.

2. Beültethető eszköz-illesztőprogramok

A pacemakerek vagy neurostimulátorok külső vezérlőit a betegek évekig hordják magukkal. Az alumínium eszköz leejtése behorpadhat, és eltörheti a belső PCB-tartókat. A rozsdamentes acél házak maradandó alakváltozás nélkül elnyelik az ütéseket.

3. MRI-kompatibilis berendezések

Bár mindkettő nem mágneses (a 304/316L ausztenites), a rozsdamentes acél jobb árnyékolást biztosít a rádiófrekvenciás interferencia ellen, csökkentve a műtermékek számát az MRI-képeken.

4. Hordozható diagnosztikai műszerek

Kézi vérelemzők és ultrahangszondák. A nagyobb horpadásállóság még véletlen leejtés után is megbízható működést jelent.

Súlyellenesség leküzdése – Hogyan segít a precíziós mélyrajzolás

A fő érv a rozsdamentes acél ellenmélyhúzott házaksúlya volt. A tömör rozsdamentes acél doboz nehéz. De a mélyhúzás vékonyabb falakat tesz lehetővé. Egy tipikus 50 mm × 30 mm × 10 mm-es ház esetén:

• Alumínium (1.0mm fal) → ~27g
• Rozsdamentes acél (0,4mm fal) → ~34g

A rozsdamentes rész csak 26%-kal nehezebb, nem pedig 190%-kal, ahogy a nyers sűrűség sugallja. A rozsdamentes ház pedig lényegesen erősebb, lehetővé téve a bordák nélküli kialakítást, amely leegyszerűsíti a tisztítást.

A Xiamen Lijingda Precision Stamping Co., Ltd. ilyen vékonyfalú mélyhúzott házakra specializálódott. 500 tonnás présgépeik a PG optikai csiszolással kombinálva a szerszám pontosságáért ±0,02 mm-es falvastagsági tűrést érnek el – ez kritikus a vízálló orvosi eszközök tömítéseinek tömítéseinél.

Mikor váltson rozsdamentes acélra

Fontolja meg a rozsdamentes acél mélyhúzott házakat, ha:

• A készülék több mint 500 autokláv ciklust igényel.
• A házat gyakran leejtik vagy kiütik (sebészeti osztályok, terepi klinikák).
• Kiváló EMI/RFI árnyékolásra van szüksége (MRI közelében, rádiófrekvenciás abláció).
• A vegyi fertőtlenítőszerek korrodálják a jelenlegi alumínium felületet.
• Varratmentes, baktériummentes belső felületet szeretne.

Ragaszkodjon alumíniumhoz, ha:

• Az eszköz egyszer használatos vagy korlátozottan használható (<50 ciklus).
• A súly abszolút kritikus (pl. miniatűr beültethető meghajtó 10 g-nál kisebb költségvetéssel).
• A gyártási mennyiség meghaladja az 500 000/év mennyiséget, és a szerszámkopás költségkérdéssé válik.

Mit kérhet egy mélyrajzoló szállítótól

Nem minden bélyegzőműhely tud orvosi minőségű rozsdamentes acél mélyhúzott házat gyártani. Keres:

• Precíziós berendezés– Japán lassú huzalos szikraforgácsoló és PG optikai csiszolók szerszámkészítéshez (a Xiamen Lijingda 6 lassú huzalvágóval és PG-csiszolóval rendelkezik).
• Folyamat közbeni tisztítás– Szénhidrogén ultrahangos tisztítósorok a kenőanyagok eltávolítására (az orvosi tisztasághoz alkatrészenként <1 mg maradékot igényel).
• Vizsgáló műszerek– Legalább 10 precíziós teszter a CMM-hez, a felületkezeléshez és a szivárgásérzékeléshez.
• Tanúsítványok– CE/UL minden integrált aljzathoz vagy elektromos funkcióhoz (a Xiamen Lijingda saját márkájú siooan ipari aljzata CE/UL minősítéssel rendelkezik).
• Tapasztalat– Több mint 15 éves precíziós bélyegzés autóiparban, vasúti és elektronikai berendezésekben – az orvosi megbízhatóság erős próféta.

A Xiamen Lijingda Precision Stamping Co., Ltd. (és 2014-es testvérvállalata) a repülőgépipar, az új energiafelhasználású autóipar és az orvosi ágazatot szolgálja ki. K+F csapatuk rutinszerűen dolgozik mélyhúzott házakon 0,3 mm falvastagságig 304 és 316 literes méretben. Az orvostechnikai eszközök OEM-jei számára ez olyan beszállítót jelent, aki már érti a vékonyfalú, nagy pontosságú rozsdamentes formázást.

Egy anyagváltás, amelyet érdemes kipróbálni

Az alumínium nem tűnik el az orvosi eszközökről. De a hosszú élettartamot, a sterilizálási ellenállást és az ütésállóságot igénylő alkalmazásokhoz rozsdamentes acélmélyhúzott házakmeggyőző alternatívát jelentenek. A modern, többlépcsős mélyhúzás és a közbenső lágyítás csökkentette a súlykülönbséget, miközben növelte a teljesítménybeli előnyt. Az orvostechnikai eszközök mérnökeinek 0,4 mm 316 literes mintaházat kell kérniük, és saját autokláv ciklusteszteket kell végezniük – az eredmények gyakran meglepik a kétkedőket.

Ha alumínium háza idő előtt meghibásodik, ne csak ugyanazt a geometriát tervezze újra. Kérdezz egy szakembert, mint plXiamen Lijingda Precision Stamping Co., Ltd.rozsdamentes acél mélyhúzott változat értékeléséhez. Használja az 1. táblázatot a költségek, a súly és az élettartam összehasonlításához. Az újrafelhasználható orvosi műszerek következő generációja valószínűleg rozsdamentes lesz – és mélyhúzott.
